2011/06/26

Tutorial pages 新增精選文頁面


自2005年成立至今也度過了六年了, 這六年來發表過許多文章, 在各位網友的支持下, 也見證了本站的成長. 一直以來, 站長就希望能有像Peter Draper或是Neil Blevins那樣的教學目錄頁, 在累積了上百篇文章的今天, 我想是時候了, 把這些文章中挑選出來, 方便各位快速瀏覽與選擇. 希望對各位有幫助, 也感謝各位多年來的支持與鼓勵!

教學目錄頁就在頁面上方的Tutorial精選文, 點選這裡就可以看到教學目錄頁.

Enjoy,

Hammer Chen

2011/06/17

Afterburn 4.0參數使用技巧


Afterburn是年代很久遠的外掛, 早在布魯斯威力還沒老之前演的世界末日電影裡面有用到的, 那時候Afterburn還是尖端科技, 跨時代的發明. 說起來這套外掛也算老人外掛了, 即便如此Sitni Sati公司還是持續地更新它, 代表它不是全然無用.

在某些情況下, Afterburn會比FumeFX更經濟, 更有效率. 拿濃煙來說吧, 用FumeFX可以做到非常寫實的滾滾濃煙, 動態阿, 透明度的細節阿, 都是Afternurn無法達成的; 可是這需要極大的代價:好幾G的快取檔, 長時間的算圖才能達成. 倘若是火箭筒的尾煙, 火山爆發的濃煙等這類的煙, 其實用Afterburn是相當經濟又實惠, 只要設定合宜, 效果也是可以十分寫實的. 如果是用在靜態圖稿, 更是相當合用.

這裡整理幾個關鍵的參數供各位參考:

Noise Type: 用Turbulent這種類型的noise最適合做煙霧

選擇了Turbulent還不夠, 還要將Levels設定夠高, 建議設為6

Shadow的類型也會影響到最終效果, 用ray traced的效果會比AB Shadow要好

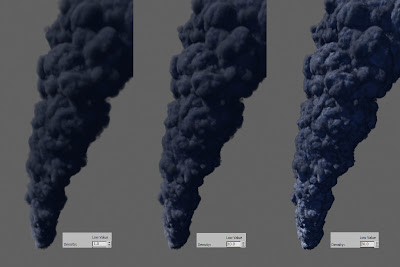

可以設定可變的Density, 但是要注意密度越小, 算圖時間就會變得超級久. 這裡用Density=10效果就很不錯.

由於Afterburn與FumeFX這類的Volume rendering都是利用一種叫做Ray marching的計算技巧, 如上圖當光線透過雲層時, 把雲用固定的間隔切割成片來計算光影(橘色的線). 所以切割的距離越短, 效果會越寫實, 相對也會算圖越久.

因此當Step size設定的越小, 效果就會越寫實, 但是會算的很久, 這裡的測試用Step size=1就相當實用. step size用太大時, 計算的結果就會很奇怪.

堡爺的意見:"Step size 根據本人的經驗, Step size數值是以場景本身相對單位, 還有鏡頭距離來調整. 很容易被帳面數字欺騙, 0.1 不會比較慢, 1不會比較快~~是以物件單位, 以及鏡頭距離! Step size還是越小越好, 這點沒錯, 但是也是越暴力. 指是1這個預設值 ,如果當你攝影機是處在離AB很近的狀態下, 它就是一個很大的格~ 而當你拉遠的時候, 一就變成是很暴力的數值; 只是AfterBurn這, 需要以你的單位與鏡頭~~來取決那個1好不好用, 恰不恰當~"

想要表現濃煙之內透出火焰的效果, Afterburn是可以達到這樣的效果的, 只要透過Explode helper就可以. 這裡Color shift數值會影響火焰的分佈範圍.



[相關文章]

2011/06/02

FumeFX製作煙霧參數使用技巧


這篇譯自Jeff Lim的文章. 每的測試參數都有對應影片, 而9大結論更是字字珠磯. 個人的心得是, 在用FumeFX作煙的時候採用以下參數較易成功:

Gravity=0~0.25
timescale=2~4 (越高很容易產生細節, 這個參數效果很明顯)
Vorticity=0.25~0.5 (越高會有越多細節, 但是如果等於1時會太過鬆散)
Advetion Stride=0.1~0.5 (建議用0.5)

自己用這樣的參數作的測試影片:



作者Jeff Lim十分用心, 建議到他的部落格賞文.

------以下為翻譯------
作者:Jeff Lim

靈感來自電影2012, 我測試了FumeFX (1.x)各種參數影響煙的翻滾.

以下場景設定是把gravity指向畫面的右方, 如此可以產生煙塵翻滾的效果.
Grid Size設定在300x300x300
Simple Src 把Smoke Channel emitting Fuel關閉
“Fuel Creates Smoke”選項打鉤

(點擊以下個標題可看效果影片)
煙 密度與擴散
高的擴散會產生比較軟, 蓬鬆的煙
高的密度似乎會影響煙的移動

煙 密度與重力
高密度的煙會避免煙的擴張

在小的SystemScale環境, 要產生有細節的煙就必須要用小的Grid Spacing

Grid Spacing & Advection Stride
Grid Spacing對水平對流似乎沒有太大影響

為了要有很多的細節, 最好要養成高Time Scale數值的習慣

Grid Spacing & Vorticity把渦度提高會有較多的細節
低的渦度會產生比較平滑的煙

在本案例裡面, 不建議你把渦度設為1.0, 因為這樣會讓你的煙的細節顯示不出來

時間尺度對水平對流沒有太大影響

Time Scale對場景尺度感很有貢獻

----翻譯完畢-----
